Handleiding open composiet verdeler

1. Inleiding

1.1 Over deze handleiding

Deze handleiding beschrijft de installatie, inbedrijfstelling, het gebruik en het onderhoud van de pomploze vloerverwarmingsverdelers van Hulqua. Deze handleiding is van toepassing op de volgende uitvoering:

De handleiding geldt uitsluitend voor de pomploze uitvoeringen. De verdeler kan wel worden aangesloten op een externe pompgroep, bijvoorbeeld wanneer de installatie een eigen circulatie of een gescheiden temperatuurniveau vereist. Maakt u gebruik van een externe pompgroep, raadpleeg dan aanvullend de handleiding die bij die pompgroep hoort.

Deze handleiding wordt digitaal uitgegeven, als pdf-bestand en als webversie op www.hulqua.com. De onlineversie is altijd leidend. Daar vindt u steeds de meest recente uitgave. Een gedownload of afgedrukt exemplaar kan in de loop van de tijd verouderen. Controleer daarom vóór elke installatie of u over de actuele versie beschikt. U herkent dit aan het versienummer en de datum die onderaan elke pagina (pdf) en in de voettekst (web) staan vermeld.

Deze handleiding is bestemd voor vakbekwame installateurs en monteurs die bekend zijn met de geldende normen en voorschriften voor centrale verwarming en vloerverwarming. De installatie en inbedrijfstelling dienen door een vakbekwame installateur te worden uitgevoerd. Het opvolgen van deze handleiding en de meegeleverde gebruiksinstructies is een voorwaarde voor de garantie. Lees de handleiding volledig door voordat u met de montage begint en voer de beschreven handelingen altijd in de aangegeven volgorde uit. Draag bij oplevering de link naar de online handleiding over aan de gebruiker of beheerder van de installatie.

1.2 Fabrikant en contactgegevens

Hulqua
Kerkenbos 1077 (Unit V)
6546 BB Nijmegen
Nederland
KvK 94026556

Website:        www.hulqua.com
Telefoon:       +31 (0)6 2162 6253
E-mail:           info@hulqua.com

Voor vragen over de toepassing, montage of garantie verwijzen wij u naar uw leverancier.

1.3 Copyright en aansprakelijkheid

Copyright
Alle teksten, afbeeldingen en illustraties in deze handleiding zijn eigendom van Hulqua. Niets uit deze uitgave mag worden verveelvoudigd, gekopieerd, gepubliceerd, opgeslagen of openbaar gemaakt in welke vorm dan ook, online of offline zonder voorafgaande schriftelijke toestemming van Hulqua. Het is niet toegestaan de webversie of het pdf-bestand geheel of gedeeltelijk over te nemen of op een andere website te publiceren.

Disclaimer
Deze handleiding is met de grootst mogelijke zorg samengesteld. Omdat onze producten doorlopend worden verbeterd, kan de uitvoering op detailniveau afwijken van wat in deze handleiding is beschreven. Alle vermelde waarden en maten zijn indicatief. Hulqua behoudt zich het recht voor de producten en deze handleiding zonder voorafgaande kennisgeving te wijzigen.

Hulqua is niet aansprakelijk voor schade of letsel die voortvloeit uit het niet of onvolledig opvolgen van de instructies en waarschuwingen in deze handleiding. Dit geldt in het bijzonder bij:

• Ondeskundig of onjuist transport, opslag, montage, gebruik of onderhoud.
• Gebruik voor andere toepassingen of onder andere omstandigheden dan in deze handleiding beschreven.
• Het gebruik van andere dan de voorgeschreven onderdelen.
• Aanpassingen of reparaties zonder voorafgaande schriftelijke toestemming van Hulqua.

Op al onze leveringen zijn onze Algemene Verkoop- en Leveringsvoorwaarden van toepassing. Deze zijn op aanvraag verkrijgbaar en zijn ook in te zien op www.hulqua.com

1.4 Gebruikte symbolen en waarschuwingsniveaus

In deze handleiding worden drie niveaus gebruikt om u te wijzen op risico's en belangrijke informatie. Elk niveau heeft een eigen pictogram en signaalwoord. Volg de bijbehorende instructies altijd nauwgezet op.

2. Veiligheid

Dit hoofdstuk bevat de veiligheidsinformatie die u moet kennen vóór transport, montage, gebruik en onderhoud van de open verdeler composiet. Lees het volledig door en houd u te allen tijde aan de instructies. De pictogrammen uit hoofdstuk 1 keren hier terug en geven het niveau van elke waarschuwing aan.

2.1 Algemene veiligheidsinstructies

De verdeler mag uitsluitend worden geïnstalleerd, in bedrijf gesteld en onderhouden door een vakbekwame installateur die bekend is met de geldende normen en voorschriften. Neem altijd de plaatselijke wet- en regelgeving in acht.

Maak de installatie vóór elke ingreep volledig drukloos en, als er zonemotoren of een regeling zijn aangesloten, spanningsloos. Sluit de aanvoer- en retourkogelkraan en laat de druk gecontroleerd af via het aftap- en vulpunt.

De temperatuur van het water en van het oppervlak van de verdeler is afhankelijk van de warmtebron en de instellingen van de installatie, en kan in de praktijk variëren. Ook bij relatief lage temperaturen bestaat al kans op verbranding (vanaf ongeveer 42 °C). Vermijd daarom direct lichamelijk contact en laat de installatie eerst afkoelen voordat u eraan werkt.

De maximale werkdruk van de verdeler bedraagt 6 bar. Overschrijd deze waarde nooit. Een te hoge druk kan afdichtingen, koppelingen, flowmeters en andere appendages beschadigen en tot lekkage leiden.

Verdere algemene instructies:

• Controleer de verdeler vóór montage op transportschade. Installeer een beschadigde verdeler niet.
• Zorg dat de verdeler waterpas en op de meegeleverde ophangsteunen wordt gemonteerd, zodat hij correct kan ontluchten.
• Verhoog de aanvoertemperatuur bij een nieuwe vloer altijd geleidelijk, in overleg met de installateur en de vloerleverancier, om scheurvorming te voorkomen.
• Laat onbevoegden, kinderen en personen die de werking niet kennen niet zonder toezicht aan de verdeler werken of deze instellen.
• Treedt er een storing op? Maak de installatie dan direct drukloos (en zo nodig spanningsloos) en schakel uw installateur in. Meld storingen via uw leverancier.

2.2 Beoogd gebruik

De open verdeler composiet is bestemd voor het verdelen en samenvoegen van water in de circuits van een vloerverwarming- en/of vloerkoelsysteem, binnen een gesloten installatie en kan ook worden gebruikt voor wandverwarming -en/of wandkoelsystemen en ook voor plafondverwarming -en/of plafondkoelsystemen. De verdeler is geschikt voor:

• Toepassing bij lage aanvoertemperatuur, zoals bij een warmtepompinstallatie.
• Zowel verwarmen als koelen.
• Water, eventueel met een toevoeging van maximaal 50% glycol.
• Een maximale werkdruk van 6 bar.

De verdeler is uitsluitend bedoeld voor montage en gebruik binnen, in een droge, vorstvrije ruimte. Elk ander gebruik geldt als niet-beoogd. Bij niet-beoogd gebruik vervalt de garantie en aanvaardt Hulqua geen aansprakelijkheid.

2.3 Te voorzien verkeerd gebruik

Voorkom in elk geval de volgende situaties:

• Het overschrijden van de maximale werkdruk van 6 bar of de toegestane temperatuur.
• Het gebruik van andere media dan water of een water-glycolmengsel met meer dan 50% glycol, of het toevoegen van agressieve of niet-voorgeschreven middelen.
• Het vullen van het systeem met ongefilterd of vervuild water.
• Opstelling buiten, of in een ruimte waar vorst kan optreden.
• Het optillen of dragen van de verdeler aan de flowmeters, kogelkranen of groepsafsluiters.
• Het aanbrengen van wijzigingen aan de verdeler of het vervangen van onderdelen door niet-originele onderdelen

Bij toepassing als koeling kan condensvorming optreden op de leidingen. Bij de verdeler behuizing is condens uitgesloten door de dikke wanddikte van PP-RCT. Tref passende maatregelen tegen condens (zie het hoofdstuk over inbedrijfstelling) om vocht- en waterschade te voorkomen.

2.4 Persoonlijke beschermingsmiddelen

Draag tijdens montage- en onderhoudswerkzaamheden altijd de juiste persoonlijke beschermingsmiddelen:

• Veiligheidshandschoenen.
• Veiligheidsschoenen.
• Een veiligheidsbril.
• Geschikte, beschermende werkkleding.

Werkt u aan een installatie die in bedrijf is geweest? Houd er dan rekening mee dat onderdelen en water heet kunnen zijn en draag beschermende handschoenen.

2.5 Verantwoordelijkheid van de installateur

De installateur is ervoor verantwoordelijk dat de verdeler vakkundig en volgens deze handleiding wordt geïnstalleerd en in bedrijf gesteld. Dit houdt onder meer in:

• Het naleven van alle geldende lokale wetten, normen en voorschriften.
• Het correct dimensioneren en aansluiten van de primaire leidingen en de circuits.
• Het controleren van de dichtheid en de juiste werking na installatie.
• Het instrueren van de gebruiker over de bediening en het veilig gebruik van de installatie.
• Het overdragen van (de link naar) deze handleiding aan de gebruiker of beheerder.

Het correct installeren, gebruiken en onderhouden van de verdeler volgens deze handleiding is een voorwaarde voor de garantie (zie het hoofdstuk Garantie).

3. Productbeschrijving

3.1 Werking van de verdeler

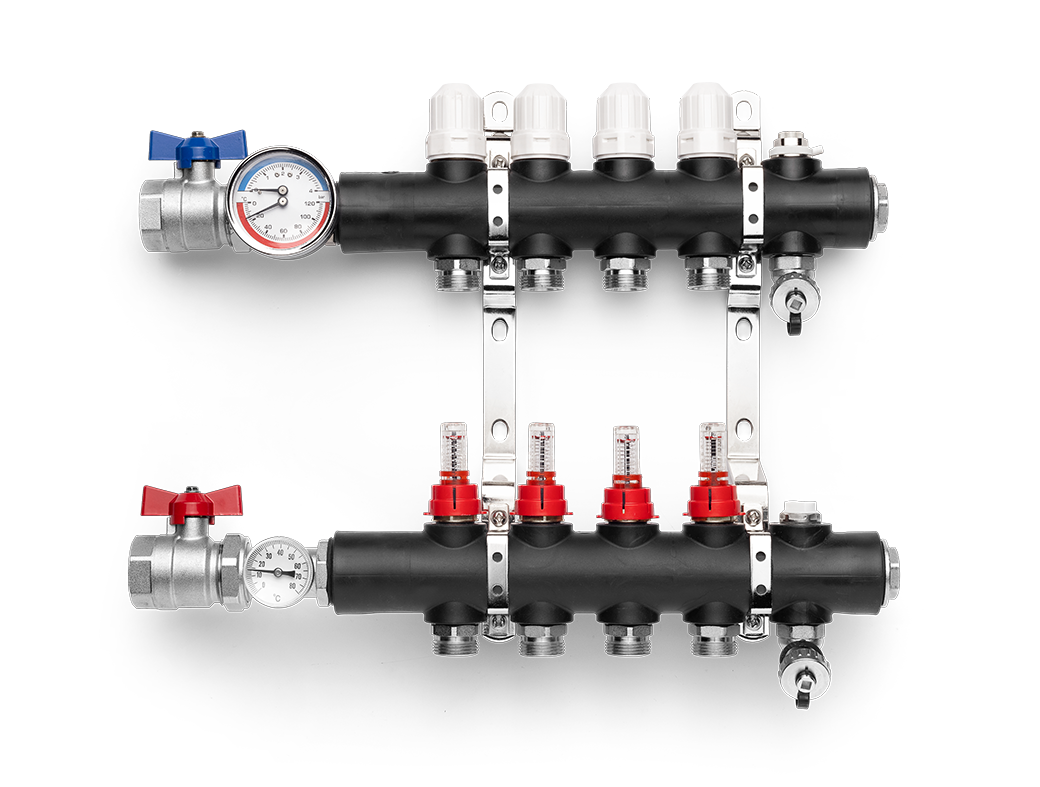

De open verdeler composiet verdeelt het water van de warmtebron over de afzonderlijke vloerverwarmingscircuits (groepen) en voegt het terugkerende water weer samen. De verdeler bestaat uit twee balken: een aanvoerbalk en een retourbalk.

Het water stroomt via de aanvoerkogelkraan (rode kraan) de aanvoerbalk in en wordt daar over de groepen verdeeld. Op de aanvoerbalk zitten de flowmeters (debietmeters), waarmee u de doorstroming per circuit kan instellen, aflezen en gelijkmatig verdeelt. Vervolgens doorloopt het water de vloercircuits en komt het via de retourbalk en de retourkogelkraan (blauwe kraan) terug naar de warmtebron. Op de retourbalk bevinden zich de groepsafsluiters (thermostatische voorbereid M30x1,5) die u per groep kunt openen of sluiten en die voorbereid zijn voor thermische zonemotoren ten behoeve van de ruimteregeling.
